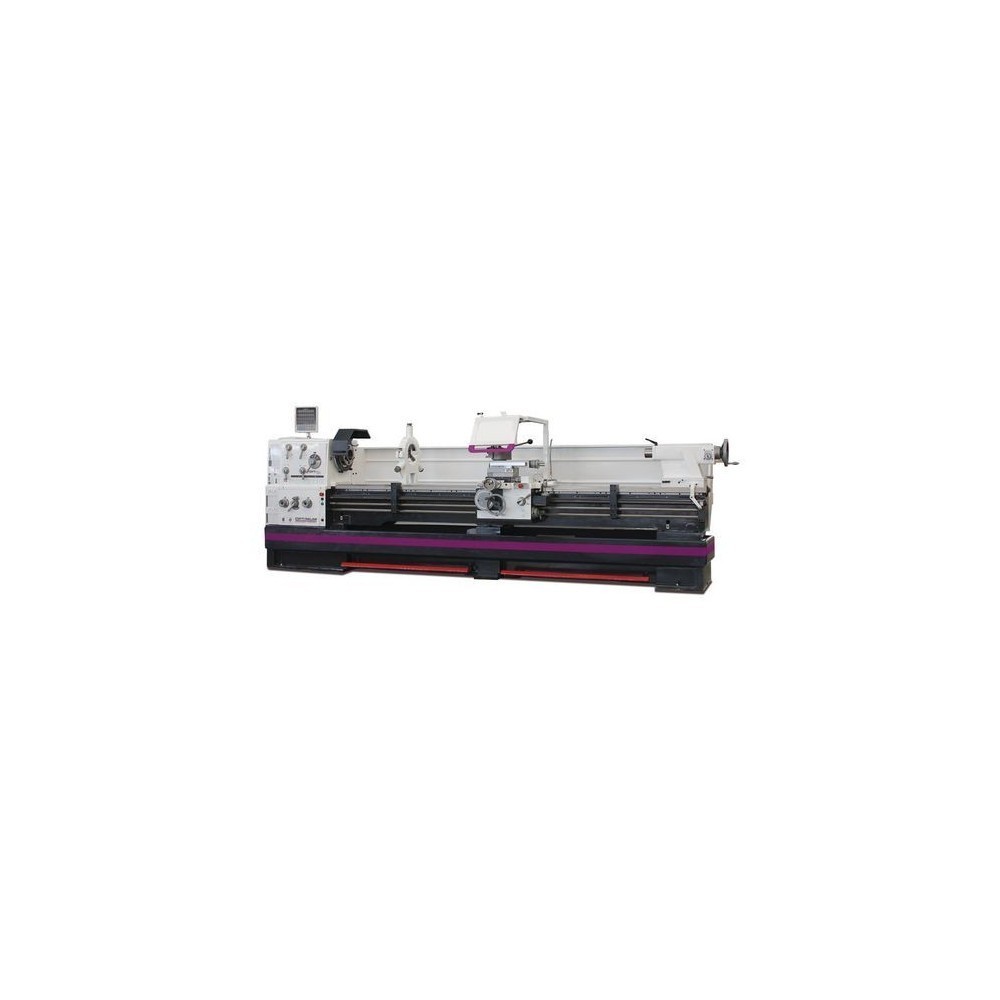

Treipink metallile OPTIturn TH 6620D

Tehnilised andmed:

Jahutusmääre süsteem
Jahutusvedeliku pumba võimsus	150 W
Mõõtmed ja kaal
Kandevõime	1,4 t/m
Pikkus ca	3650 mm
Laius/sügavus ca	1500 mm
Kaal ligikaudu	3345 kg
Koguhinnang	10 kW
Elektrilised andmed
Ajami mootori võimsus	9 kW
Võrgu sagedus	50 Hz
Kiire liikumine	3800 mm/min
Kiire liikumise selgitused	Max 5 min (30 min paus)
Sööt
Pikisuunaline etteandevahemik	0,044–1,48 mm/pööre
Pikisuunalise etteande arv	25
Lame etteande vahemik	0,022–0,74 mm/pööre
Lamedate etteannete arv	25
Meetriline samm	0,45–120 mm/pööre
Meetriliste toonide arv	54
Imperial ala	80–7/16 Gg /1"
Imperiali ruutude arv	60
Diameetriline samm	8 /7 – 160
Läbimõõdu nurkade arv	42
Modulaarne keerme samm td >	0,25–60 mm/pööre
Modulaarse keerme sammude arv	46
Kiirus vahemik td>
Käikude arv	16
Kiirus vahemik
Võll
Võlli padrun	Camlock DIN ISO 702-2 nr 8
Võlli ava/varda läbimõõt	105 mm
Võlli koonus	Ø 113 (koonus 1:20) mm
Sabatugi
Chuck	MK 5
Pliiatsi tõmme	235 mm
Pliiatsi läbimõõt	90 mm
Reisimine
Ülemine reisiliugur	230 mm
Travel Cross Slide	368 mm
Reisikäru sadul	1965 mm
Maksimaalne kõrgus	330 mm
Maks. laius	2050 mm
Kiige läbimõõt masina aluse kohal	660 mm
900 mm
Kiige läbimõõt hööveldatud liuguri kohal	440 mm< /td>
Pöörde pikkus voodisillas	250 mm
Voodi laius	400 mm
