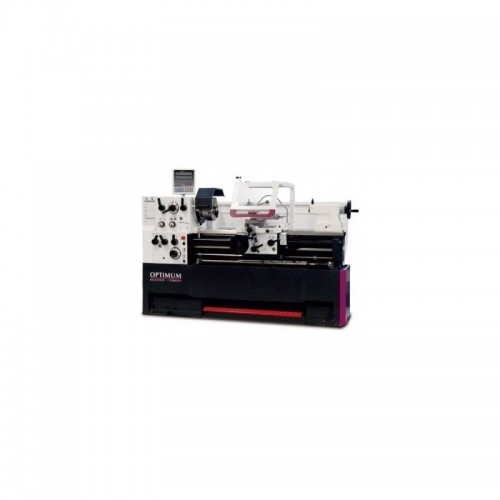

Treipink metallile TH 4620D

Tehnilised andmed:

Jahutusmääre süsteem
Jahutusvedeliku pumba võimsus	125 W
Mõõtmed ja kaal
Pikkus ligikaudu	3265 mm
Laius / sügavus ca.	1065 mm
Kõrgus ca	1550 mm
1965 kg
Elektriühendused
5,8 kW
Elektriandmed
Ajami mootori võimsus	5,5 kW
Toitepinge	400 V
Võrgu sagedus	50 Hz
Toide
Pikisuunaline toitevahemik	0,031–1,7 mm/pööre
Pikisuunaliste etteannete arv	42
Lame etteande vahemik	0,014–0,784 mm/pööre
Lamedate etteannete arv	42
Pirad
Meetriline samm	0,1–14 mm/pööre
Meetriliste toonide arv	41
Imperial ruut
Imperiali ruutude arv	41
Diameetriline samm	4–112 DPI
Läbimõõdu nurkade arv	50
Moodulkeerme samm	0,1–7 mm/pööre
Modulaarsete keermesammude arv	34
Käikude arv	12
Võll
Võlli ava/varda läbipääsu läbimõõt	58 mm
Tööriistahoidik max. padrun kõrgus	25 mm
Võlli koonus	MT 6
Tailstock
Chuck	MT 4
Sulgede välk td>	130 mm
Pliiatsi läbimõõt	60 mm
Rännak< /td >
Ülemine reisiliugur	125 mm
Travel Cross liugur	td >	285 mm
Turvaiste	1805 mm
Tööalad
Maks. kõrgus	230 mm
Maks. laius	2060 mm
Kiige läbimõõt masina aluse kohal	460 mm
690 mm
Kiige läbimõõt hööveldatud liuguri kohal	270 mm< /td>
Pöörde pikkus voodisillas	240 mm
Voodi laius	300 mm
