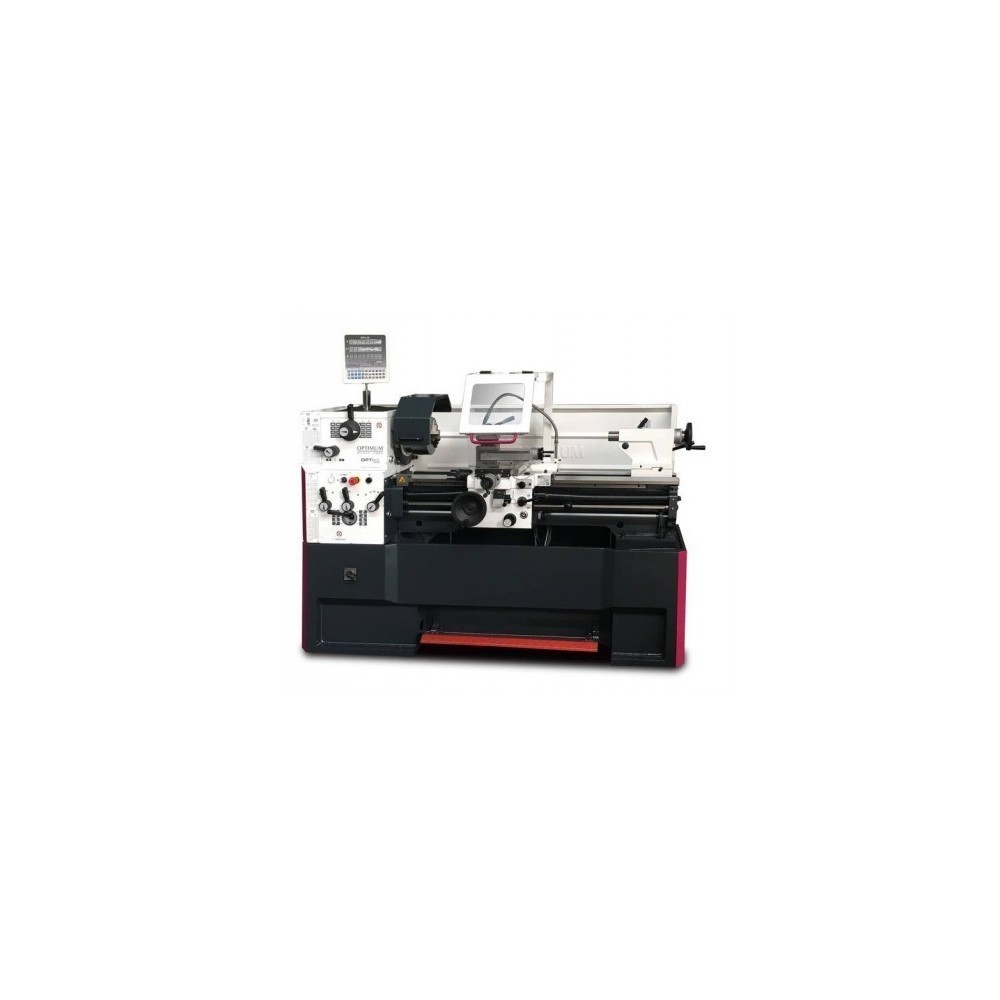

Treipink metallile OPTiturn TH 4215D

Tehnilised andmed:

Jahutusmääre süsteem
Jahutusvedeliku pumba võimsus	100 W
Mõõtmed ja kaal
Pikkus ca.	2440 mm
Laius / sügavus ca.	915 mm
Kõrgus ca	1375 mm
1340 kg
Elektriühendused
4,6 kW
Elektriandmed
Ajami mootori võimsus	4,5 kW
Toitepinge	400 V
Võrgu sagedus	50 Hz
Toide
Pikisuunaline toitevahemik	0,05–1,7 mm/pööre
Pikisuunaliste etteannete arv	17 td>
Lame etteande vahemik	0,025–0,85 mm/pööre
Lamedate etteannete arv	17
Pirad
Meetriline samm	0,2–14 mm/pööre
Meetriliste toonide arv	39
Imperial ala< /td>	72-2 Gg/ 1 toll
Imperial ruutude arv	45
8-44
Dimeetriliste nurkade arv	21
Mooduli keerme samm	0,3–3,5 mm/pööre
Mooduli keerme samm	18< /td>
Kiirus vahemik
Käikude arv	16
Kiirus vahemik	45–1800 min-1
Võll
Camlock DIN ISO 702-2 nr.6
Võlli ava/varda läbipääsu läbimõõt	52 mm
Tööriistahoidik max. padrun kõrgus	20 mm
Võlli koonus	MT 6
Tailstock
Chuck	MT 4
Sulgede välk td>	120 mm
Pliiatsi läbimõõt	50 mm
Rännak< /td >
Ülemine reisiliugur	140 mm
Travel Cross liugur	td >	230 mm
Turvaiste	1280 mm
Tööalad
Maks. kõrgus	210 mm
Maks. laius	1500 mm
Kiige läbimõõt masina aluse kohal	420 mm
590 mm
Kiige läbimõõt hööveldatud liuguri kohal	250 mm< /td>
Pöörde pikkus voodisillas	260 mm
Voodi laius	250 mm
