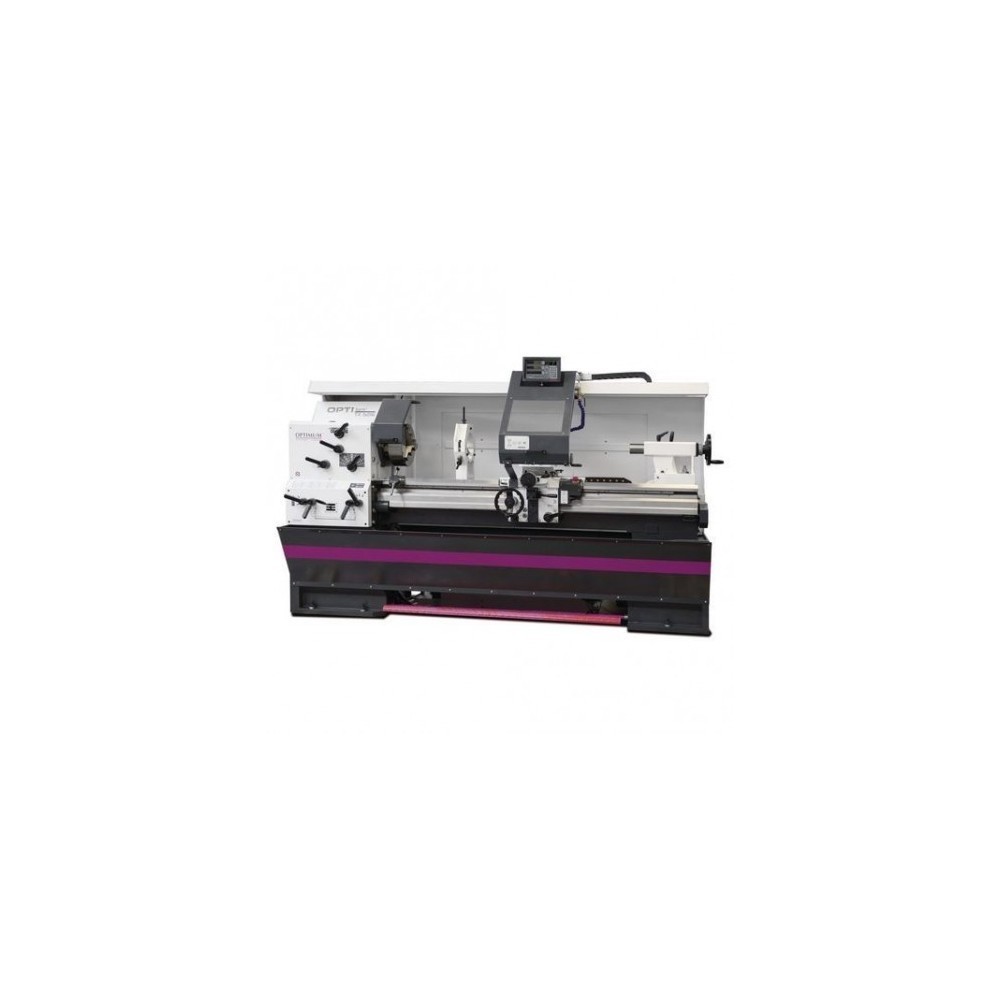

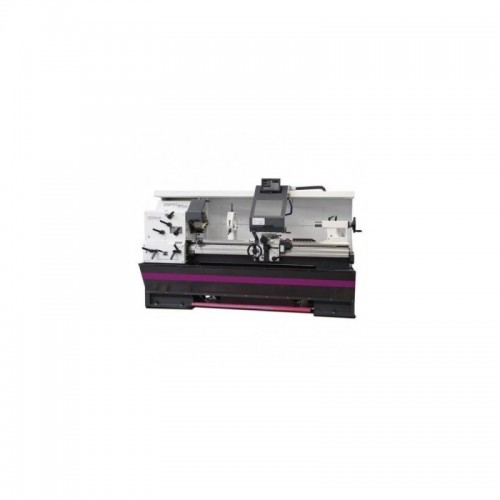

Treipink metallile OPTIturn TX 6222

Tehnilised andmed:

Jahutusmääre süsteem
Jahutusvedeliku pumba võimsus	100 W
Mõõtmed ja kaal
Pikkus ligikaudu	3550 mm
Laius / sügavus ca.	1200 mm
Kõrgus ca	1830 mm
2800 kg
Elektriühendused
8,5 kW
Elektriandmed
Ajami mootori võimsus	7,5 kW
Toitepinge	400 V
Võrgu sagedus	50 Hz
Toide
Pikisuunaline toitevahemik	0,05–1,5 mm/pööre
Pikisuunaliste etteannete arv	55 td>
Lame etteande vahemik	0,025–0,75 mm/pööre
Lamedate etteannete arv	55
Pirad
Meetriline samm	0,5–15 mm/pööre
Meetriliste toonide arv	55
Imperial ala< /td>	60–2 Gg/ 1"
Imperial ruutude arv	55
120–4 Gg/π
diameetriliste nurkade arv	55
Mooduli keerme samm	0,25–7,5 mm x π
Mooduli keerme samm	55
Käikude arv	12< /td>
40–1650 min¯¹
Võll
Võlli ava/varda ava läbimõõt	105 mm
Võlli koonus	Ø 113 (koonus 1:20) mm
Sabatugi
Padrun< /td>	MT5
Pliiatsi tõmme	180 mm
Pliiatsi läbimõõt	72 mm
Reisimine
Ülemine reisiliugur
Travel Cross Slide	350 mm
Reisikäru sadul td >	2000 mm
Tööalad
Maks. kõrgus	310 mm
Maks. laius	2200 mm
Kiige läbimõõt üle masina aluse	620 mm
424 mm
Kiige pikkus voodisillas	880 mm
Voodi laius	350 mm
