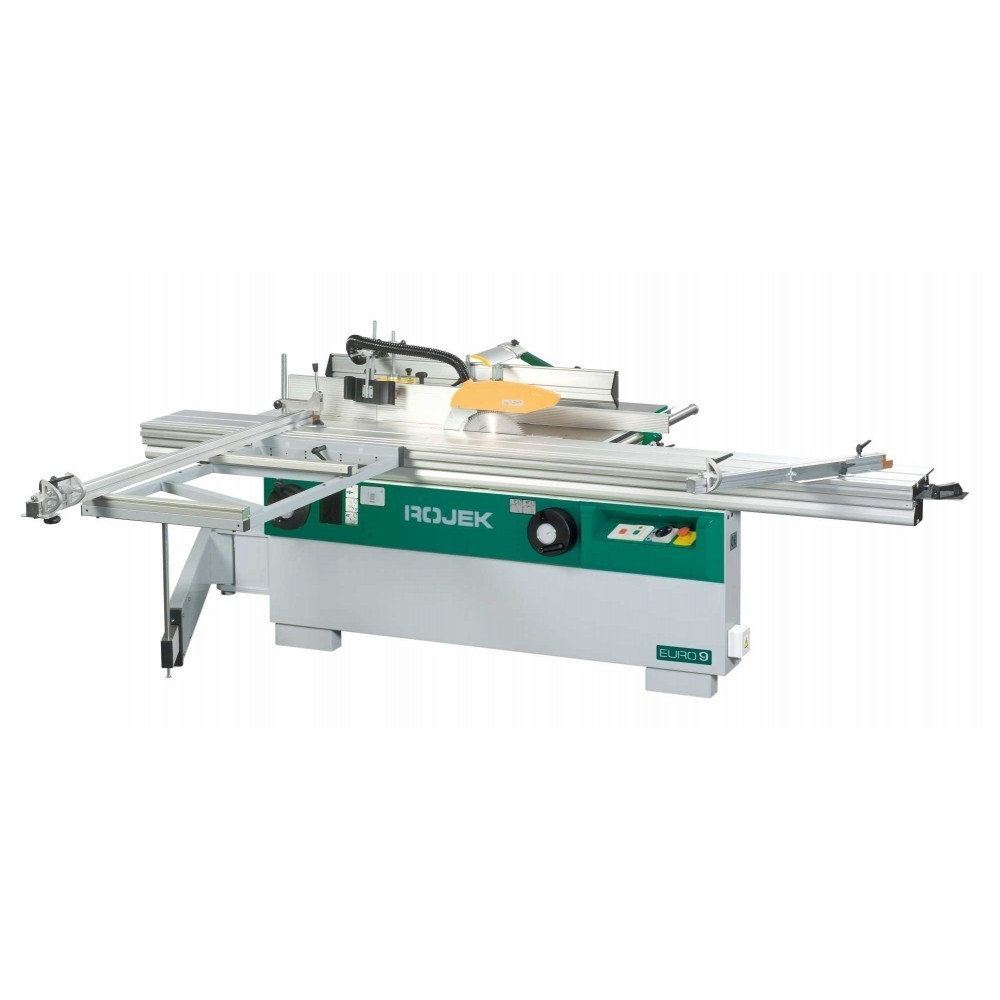

Kombineeritud tööpink ketassaag/frees KPSN 400A EURO 9 2000x360mm

Tehnilised andmed:

nähtud
Mootori võimsus	4,4 kW/3x400 V (2,2 kW/1x230 V)
Mootori pöörded< /td>	2865/min. (3438/min [60 Hz])
Maks. saelehe läbimõõt koos mõõtühikuga	Ø 315 mm
Võlli läbimõõt	30 mm (5/8 "| 1")
Saelehe põhivõlli pöörlemiskiirus	3755/min.
Maks. lõikesügavus koos mõõtühikuga	100 mm (70 mm [45 °])
Saelehe kalle	0 ° - 45 °
Max. lõikelaius	800 mm
Nimetusühik
Punktiühikud mootori võimsus	0,75 kW
Saelehe läbimõõt	Ø 120 mm
Ø 20 mm (3/4")
Kiirus (ajam eraldi mootoriga)	8530/min (10236/min [60 Hz])
Võlli vormija
Mootor võimsus	4,4 kW/3x400 V (2,2 kW/1x230 V)
Mootori kiirus	2 865/min (3 438/min) [60 Hz])
Võlli läbimõõt	Ø 30 (32 | 35 | 40 | 50) mm (1 "; 5/4"); ( 5/4 "& 3/4"))
Spindli kiirused	Võlli pikkus	130 (110) mm
Maksimaalne lauaava läbimõõt	Ø 220 mm
Tööriista maksimaalne läbimõõt laua all	Ø 175 mm
Max. tööriista läbimõõt laua kohal	Ø 200/250 mm
Võlli kalle	-45 ° ÷ +5 °
Kombineeritud höövel ja paksendaja
Mootori võimsus	4,4 kW/3x400 V ( 2,2 kW/1x230 V)
Mootori pöörded	2 865/min. (3438/min. [60 Hz])
Lõikeplokkide läbimõõt	95 mm
Söötmisrullikute läbimõõt	40 mm
Lõikurite arv	4
Aia kalle	0 ° - 45 °
Lõikeploki kiirus	4 200/min.
Maksimaalne höövelduslaius	410 mm
Maks. paksus laius	400 mm
Maks. paksuse kõrgus	230 mm
Maks. varude eemaldamise paksus	5 mm
Maks. lao eemaldamise hööveldamine	4 mm
Söötmiskiirus	8 m/min
Masina mõõtmed
Pikkus (koos CV360-ga – 2000 mm)	2 520 mm
Pikkus (CV360-ga – 2800 mm)	2970 mm
Pikkus (CV360-ga – 2800 mm)	3 020 mm
Pikkus (koos CV360-ga – 3200 mm)	3 390 mm
Laius	3 155 mm
Laua kõrgus	892 mm
Maksimaalnemasina kõrgus	1300 mm
Laua suurus Sae-/võllikujundaja	1314 x 479 mm
Laua suurus – höövel	1 500 x 420 mm
Laua suurus – paksendaja	750 x 408 mm
Imemise tolmukatte läbimõõt	100 mm
Täiskaal
Netokaal	740 kg
Alu liuglaud CV360
Laua suurus	2000 (2800 | 3200) x 360 mm
Tugi raami mõõtmed	1240 x 650 mm
Lõikepikkus	2000 (2800 | 3200) mm
Muud parameetrid
Pinge / sagedus	3x400V (3x230V |. 1x230V) / 50 (60) ) Hz
Liinikaitse	16 A (25 A)
Müratase (ilma tehnoloogiata )	84,8 dB (A)
Müratase (koos tehnoloogiaga)	88,3 dB (A)
Akustiline jõudlus	81,5 dB (A)
Akustiline jõudlus (koos tehnoloogiaga)	103,4 dB (A)

KPSN 400A EURO 9 – allalaaditavad dokumendid

Dokumendi< /td>	Suurus	Tüüp dokument
	4 364,3 kB td>	KPFN 300A, KPSN 300A, KPSN 400A – EURO9 (näita kaarti )

Täisvarustus sisaldab: täisjoonlauaga, 2 peatust
Lukustatav ekstsentrik
Laua pikendus
Mikroreguleerimisega pikijoonlaud
Freesimisvõll põhjaõhuga
Alumiiniumist joonlaud lõikuri joonlauani
br /> Sissetõmmatav joonlaud
Saekaitse / kanali kate
Spindli pöörlemissageduse näidik
Ülekoormuskaitse
Euroopa standardne elektrivarustus
Reguleeritavad mutrivõtmed
Kasutusjuhend
Toitelüliti< br /> Spindli lukustus 0, 5, -45
MORI tooriku kinnitus
Nurkjoonlaud ± 45 ˚
Tsellofaani pakend
Stop-lüliti

Tarvikud:	Artikkel
Täiendav seiskamislüliti (ei ole ette nähtud CE-määrustele)	1937001
Käru PV315U	1937002
Kokkupandav laud ADF	1907003
Ostukorvi tugi	1937004
Rull alusraamil	1937005
Vormindustabeli käepide	1937006
Ekstsentriline klamber	1937007
Rõhuasetus	1937008
Lühikeste toorikute teipimisseadmed	1937009
Tenonkere	1937010
CPS – ümarprofiili kaitse	1937011
Võlli tagasikäigu lüliti	1937012
Elektrooniline lõikelaiuse asendi näidik	1937013
Elektrooniline risttala näidik	1937014 < /td>
Ülemiste lõikurite klamber + 10 000 p/min / 5 kiirust / varruka läbimõõt 8 ja 12 mm, kasulik	-
pikkus laua kohal 40 mm.	1937015
Võlli läbimõõt nõudmisel (32; 35; 40; 50) mm	1937016
Vahetatav võll	-
Vahetatava võlli modifikatsioon (läbimõõt 30 mm + 10 000 p/min) td>	1937017
Täiendav vahetatav võll (läbimõõt 30; 32; 35; 40 või 50 mm)	1937018
Täiendav vahetatav võll otsa läbim. kolmkümmend; 32; 35; 40 või 50 mm	1937019
Muud tüüpi võllid tellimisel	-
Pesaseade VDA 315 koos	1937020
toorikuklambri ja WESTCOTTi klambriga	-
Spindel neljas suuruses kinnitusega 16/22/32/38 mm	1937021
Täiendav nugade komplekt standardhöövli spindel 4 tk.	-
Abitelefon õhukeste toorikute töötlemiseks	1937022
Voog rullikud laua ees	1937023
Reguleeritavad etteanderullid laua sees	1937024
Toitemootor 2 kiirusega / 7,5 ja 15 m / min. Või 5,5 ja 10 m / min. /	1920025
Spiraalnoa võll, 3 spiraali, 66 nuga	1920026
Noavõll TERSA-MBM monoplokk 3 noaga	1937027
Lisanugade komplekt TERSA-MBM monoblokile 3 tk.	-
Elektrimootor - 3 tk. 3 HP 1x230 V, 50 Hz (2,2 kW)	1937028
Elektrimootor C721 6 HP, 3x400 V, 50 Hz (4,4 kW) S6 / 40%	1937029
Pakendamine puidust alusele transportimiseks kahel korrusel (2000 mm)	1937030
Pakkimine puidust alusele transpordiks kahel korrusel (2800 - 3000 mm)	1937031
Pakkimine puidust kast (2000 mm)	1937032
Pakkimine puitkasti (2800 - 3000 mm)	1937033
Pakendamine puidust alusele transportimiseks kahel korrusel (2000 mm)	1937030 td>
Pakkimine puidust alusele transpordiks kahel korrusel (2800 - 3000 mm)	1937031
Pakkimine puidust kasti (2000 mm)	1937032
Pakend puitkasti (2800 - 3000 mm)
