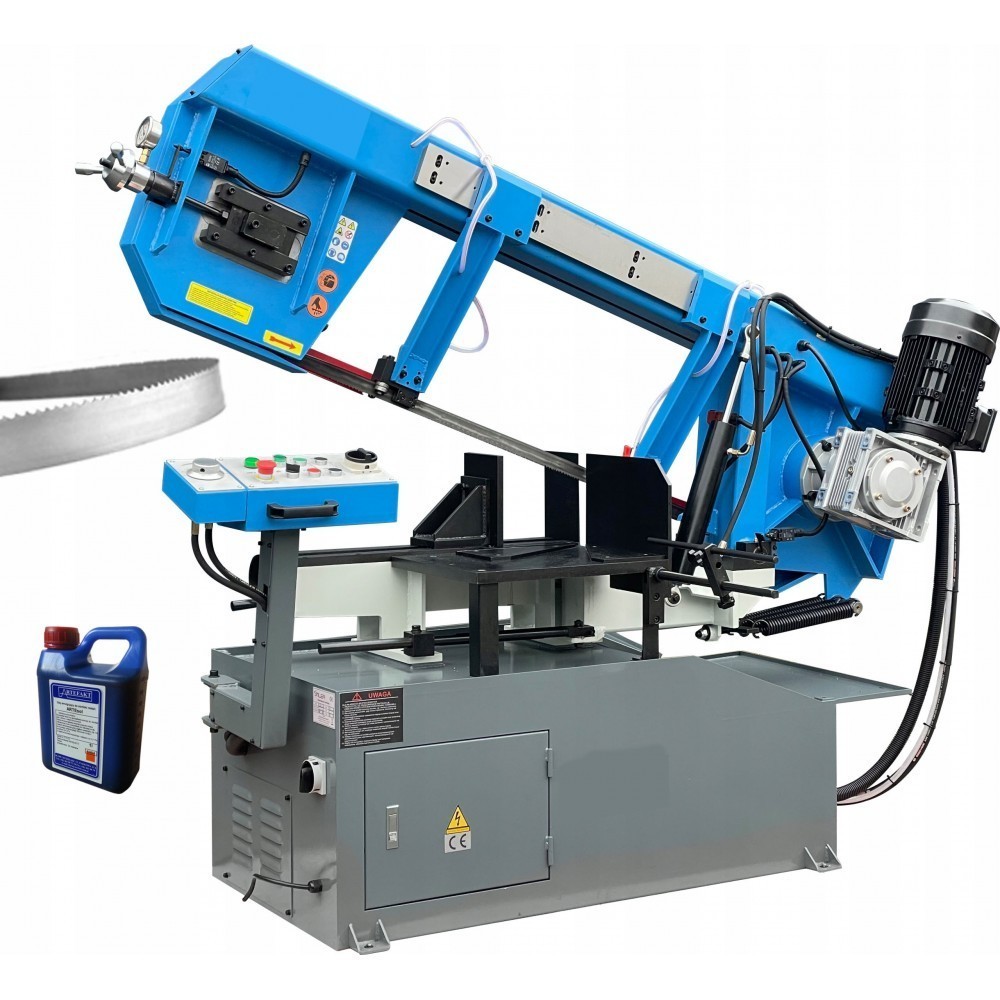

Poolautomaatne lintsaag BS 550GH

Poolautomaatne lintsaag

STILER BS 550GH

• Ø max: 400 mm
• Mootor: 400 V, 2800 W
• Automaatne raami tõstmine ja langetamine

Laialdaselt kasutusel lukksepa- ja tootmisettevõtetes ning käsitöökodades.

Uuel mudelil on võimsam kolmefaasiline mootor koos täiendavate kaitsemehhanismidega, uue põlvkonna hooldusvaba hüdrosilinder ning suletud ahelaga vedelikjahutus koos suure äravooluvanniga.

Täpsus ja töökindlus teevad sellest seadmest tipptasemel lintsae, millega on võimalik lõigata mis tahes nurga all kuni 60º.

Lisaks on juhikud varustatud kõvasulamist (karbiid) plaatidega, mis tagab suurema täpsuse seerialõikamisel.

Masina peamised eelised on: kuni 60º pööratav raam, uue põlvkonna hüdrosilinder, võimsam 2,8 kW 400V mootor ja tõhusam jahutussüsteem.

Masin on varustatud kiire kinnitusega nihutatava kruustangiga, mis muudab lõigatud detaili vahetamise väga kiireks.

Laagritega juhikud tagavad lindi kindla ja ühtlase liikumise lõigatavas materjalis. Laagrite juurde on paigaldatud kõvasulamist plaadid, mis parandavad täpsust seerialõikamisel. Suureks eeliseks on otse juhikul asuv saelindi jahutus.

Astmeteta reguleeritav hüdrosilinder raami langetamiseks hõlbustab kiiruse täpset seadistamist vastavalt töödeldavale materjalile.

Masin on varustatud võimsa jahutuspumbaga (CE), millel on suur paak, ning mugava käepidemega lindi pingutamiseks.

Raami langetamiskiirust saab juhtpaneelilt lihtsalt reguleerida.

Komplektis on skaalaga piirik lõigatava materjali pikkuse seadistamiseks.

Spetsifikatsioon

Massiivne, stabiilne ja viimistletud konstruktsioon ning paksudest keevitatud terasplaatidest valmistatud raam tagavad masinale väga suure jäikuse ja stabiilsuse lõikamisel. See tagab lõikamise täpsuse ja pikaajalise tõrgeteta töö. Konstruktsioon ja 34 mm laiuse saelindi kasutamine võimaldavad teha suuremahulisi seerialõikusi nii profiilide kui ka täismaterjalide puhul.

Lindijuhikud on varustatud spetsiaalsete karbiidplaatide ja laagritega. Sellel on suur mõju lindi liikumisele, selle tööeale, lõike sirgsusele, täpsusele ja kvaliteedile.

Lõikekiirust reguleeritakse hüdrosilindri abil.

Masin on varustatud võimsa jahutuspumbaga (CE), millel on suur paak, ning mugava käepidemega lindi pingutamiseks.

Ettenihke kiirust reguleeritakse sae juhtpaneelilt. Valida saab kahe lindi kiiruse vahel: 35 ja 74 m/min.

Raami alumises asendis (pärast materjali läbilõikamist) lülituvad lindi ajam ja jahutussüsteem automaatselt välja.

Ohutuse tagavad saelindi kaitsmed ja mikrolülitid, mis peatavad mootori töö pärast lõiketsükli lõppu või mis tahes kaitsekatte avamisel. Täiendav kaitse lülitab masina automaatselt välja saelindi purunemise korral.

Mootor on varustatud uue põlvkonna termokaitsmetega.

Alusraam on konstrueeritud jäiga keevitatud teraskorpusena. Selle sees asub eraldi jahutusvedeliku paak koos elektripumba ja suure äravooluvanniga.

Aluse ülaosa on kujundatud vannina jahutusvedeliku kogumiseks ja lõikamisel tekkivate laastude püüdmiseks.

Aluse külge on kinnitatud TERAS-konstruktsiooniga töölaud koos pööratava raami ja eraldi postil asuva juhtpaneeliga.

Lõikamisprotsessis on peamine liikumine saelindi liikumine ja ettenihe on raami langetamine.

Raami langetamiskiirust (lõikekiirust) reguleeritakse hüdrosilindri abil.

Mootori ajam kantakse üle linti vedavale rattale hooldusvaba teoülekande kaudu.

Tehnilised andmed

Lõikeulatus:
