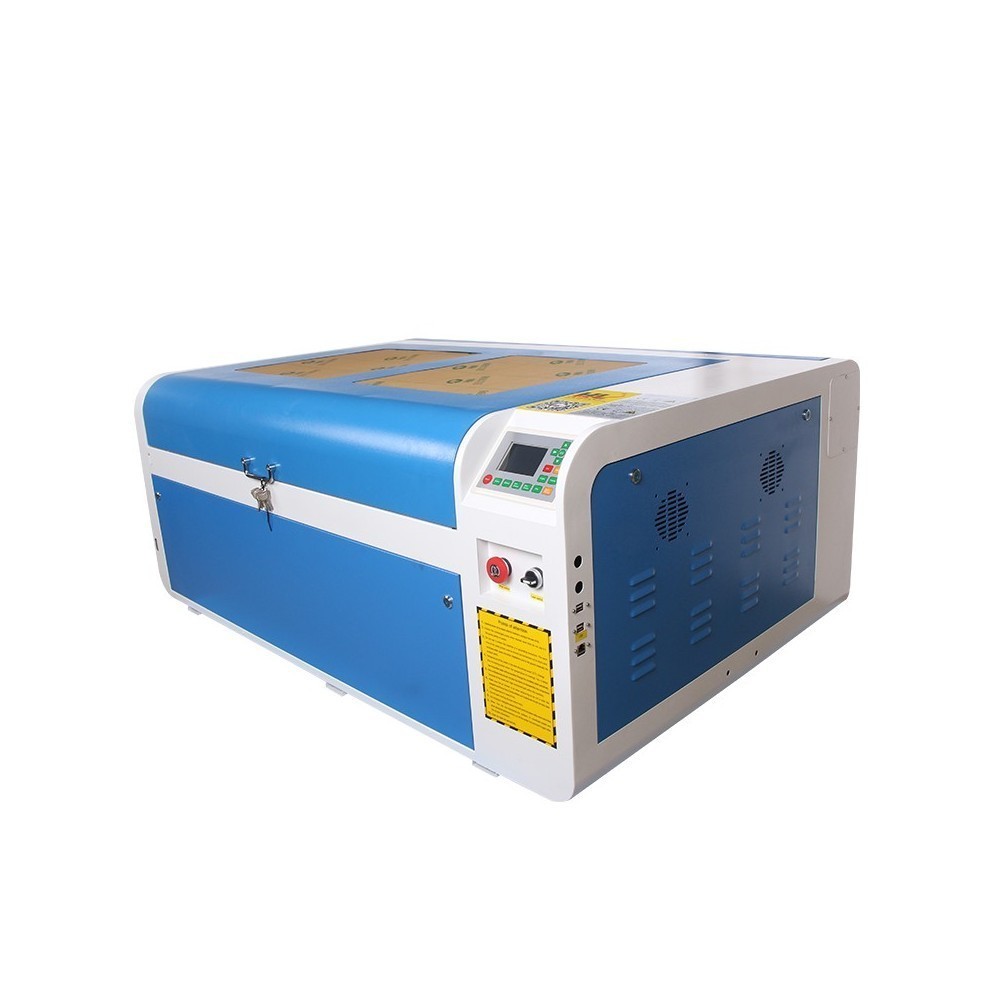

Laser CO2 WS C

Tehnilised andmed:

lasertorud võimsus	RECI W4
Tõstmislaud [üles/alla]	Jah
Traadita kontroller	Jah
Tööväli	1000 x 600 mm
X-telje vahemik	1000 mm
Y-telg vahemik	600 mm
Z-telje ulatus	100 mm
Aadresseeritav eraldusvõime	4000 DPI
X/Y-telje positsioneerimise täpsus	≤ + 0,05 mm
X/Y-telje korratavus	≤ + 0,03 mm
80 000 mm / min
Graveerimiskiirus	60 000 mm / min< /td>
Lõikekiirus	40 000 mm / min
375 mm/s
Maksimaalne kiirendus	1,2 G
Maksimaalne koormus platvormil	50 kg
Töölauavalgustus	JAH – LED
Minimaalne tähemärgi suurus (graveerija)	1 mm x 1 mm
Lasermarker "Punane rist" või "Punane punkt".
Pea tüüp	Mittemetallist
Autofookus	JAH – autofookus lamedate materjalide jaoks – valik *
Lääts tüüp	kvarts Φ 20 mm
Allika tüüp	Co2 klaastoru – RECI, 10,6 μm
Mootorid	Leadshine – ülitäpsed samm-mootorid
Ajamid jõuülekanne	veorihm
Ajami kaitse	lähedusandurid – iga telje jaoks topelt
Juhendid	THK / HIWIN / PMI / muud
Juhtmed
Ühenduselemendid	roostevaba teras
Pneumaatika	Airtac
Operatsioonisüsteem	Windows XP või uuem
Side	Ethernet TCP / IP ja / või USB
Juhtseade	Ruida
Ekraan	3,5-tolline TFT
Tarkvara	RDWorks
Ühilduv tarkvara	COREL DRAW, PHOTOSHOP, AUTOCAD, TAJIMA jne.
Toetatud failivormingud	.ai .dxf .plt .dst .dsb .eps .bmp .gif .jpg .jpeg .png .mng .ico .cur .tif .tiff .tga .pcx .wbmp .wmf .emf .jbg .j2ppg .ras.pnm. pgm .ppm .ska .raw
Matrixi loomine	JAH
CCD-kaamera / kontuuride lõikamine	* valikuline – kuju tuvastamine või markerid
Laservõimsuse juhtimine	0–100% tarkvara juhtimine
Maksimaalne gaasirõhk paigalduses	1000 kPa (10 baari)
Lüüsi tüüp	alumiinium
Pöördlaud / spindel	JAH – * valikuline td >
Ventilaator	JAH – väljalaskekate
Jahutus
Juhtpaneel	JAH
~ 2,0 kW
Töötemperatuuri vahemik	10–45 °C.
suletud IP54
Laseriklass	4
Kvaliteet	ISO9001, CE
Toide	1-faasiline / 230 V 50 Hz pinge kõikumised> 10%
Mõõdud (pikkus * laius * kõrgus)	1225 * 1590 * 1110 mm
Kogu mass	330 kg

Lõikekiiruse tabel

Materjal Paksus W4 Akrüül 3 mm 47 mm/s 5 mm 31 mm/s 8 mm 19 mm/s< /td> 10 mm 15 mm/s 15 mm 12 mm/s 20 mm 2,4 mm/s 30 mm td> - MDF 3 mm 25 mm/s5 mm 18 mm/s 10 mm 9 mm/s td> 15 mm 5 mm/s 20 mm 1,5 mm/s nahk jedna stawwa 40 mm/s Puit 3 mm 30 mm/s 5 mm10 mm 15 mm/s 15 mm< /td> 11 mm/s 20 mm 2 mm/s Tekstiil jedna swatwa 300 mm/s Kahekihiline ketas 2 mm 45 mm/s paber jedna swatwa 200 mm/s Kumm 4 mm 40 mm/s
Materjal Graveer Lõikamine Keraamika JAHMarmor JAH EI Matt plaat JAH JAH Puiduspoon JAH JAH< / td> Klaaskiud JAH JAH plaatEI Plast (PMMA) JAH JAHKork JAH JAH Corian JAH< /td> JAH melamiin JAH JAH JAH JAH pleksiklaas JAH JAH cellpacing="0">Materjal Graveer Lõikamine Klaas JAH EI Keraamika JAH EIMarmor JAH EI Matt plaat JAH< /td> JAH Puiduspoon JAH JAH Klaaskiud JAH JAH plaat JAH EI Plast (PMMA) JAH JAH Kork JAH JAH Corian JAH JAH td > Melamiin JAH JAH Papp JAH JAH pleksiklaas JAH JAH Materjal Graveer Lõikamine Klaas JAH EI Keraamika JAH EIMarmor JAH EI Matt plaat JAH< /td> JAH Puiduspoon JAH JAH Klaaskiud JAH JAH plaat JAH EI Plast (PMMA) JAH JAH Kork JAH JAH Corian JAH JAH td > Melamiin JAH JAH Papp JAH JAH pleksiklaas JAH JAH
