PLII CNC 1000x1000 HIGH Z OpenBuilds

Tehnilised andmed:

Valikud

* Montaaži- ja kalibreerimisteenus:	EI – tellige ainult osad JAH – palun pange kokku ja tehke esmane kalibreerimine
* Sammmootorid:	PUUDUS 4x NEMA 23, 12,9 kg/cm 4x NEMA 23, 24 kg/cm< /td>
* Juhtpaneel:	MIINUSED Musta kasti avatud ehitused
MISS ruuter 11 DeWalt 26200 Spindel 1,5 kW + inverter
* Valikuline Tarvikud:	SO EI
* Valikuline juhtpaneel:	EI Liides
* 6W laser koos tarvikutega:	EI SO
* Z TELJ:	Classic XLarge rattad tugevdatud MGN XLarge käru
* Masina alus (1010):	MDF 10 mm Alumiinium: valmistatud V-pilust 2080 profiili jaoks

Toiteallikas td>	900 W
Kasulik võimsus	620 W
16000–27000 p/min
Süvistuskäigu suurus	55 mm
Veeru suurus	6–8 mm
Rahakott. läbimõõt	36 mm
Kaal	1,9 kg
Pikkus	120 mm
Kõrgus	200 mm
Õla vibratsiooni tase	6,8 m/s2
Mõõtemääramatus K 1 (vibratsioon)	2,7 m/s2
Helirõhk	77 dB(A)
Mõõtemääramatus K 1 (müra)	2,8 dB (A)
Helirõhk	88 dB(A)

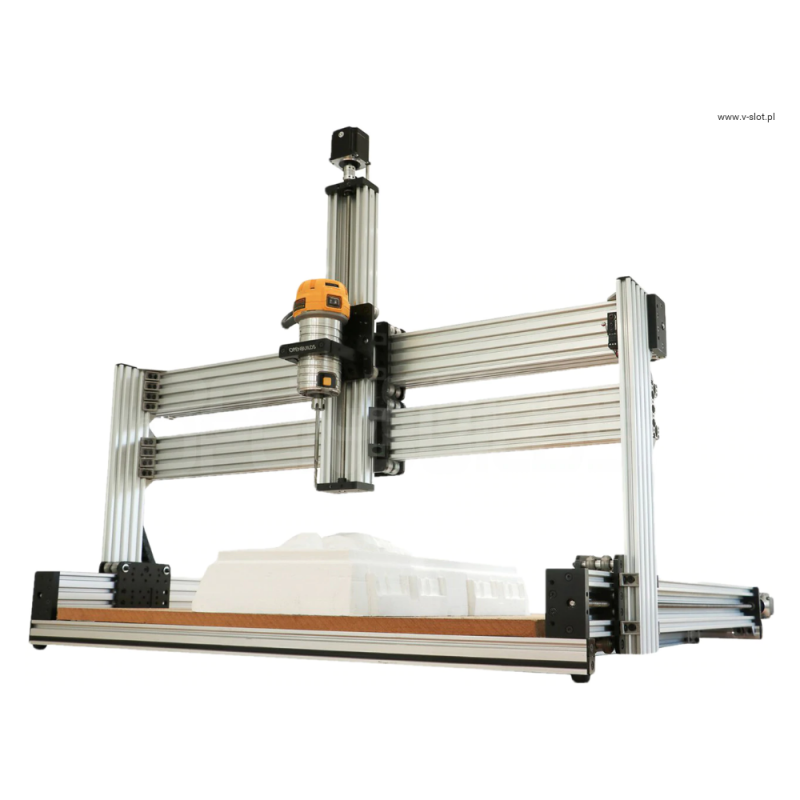

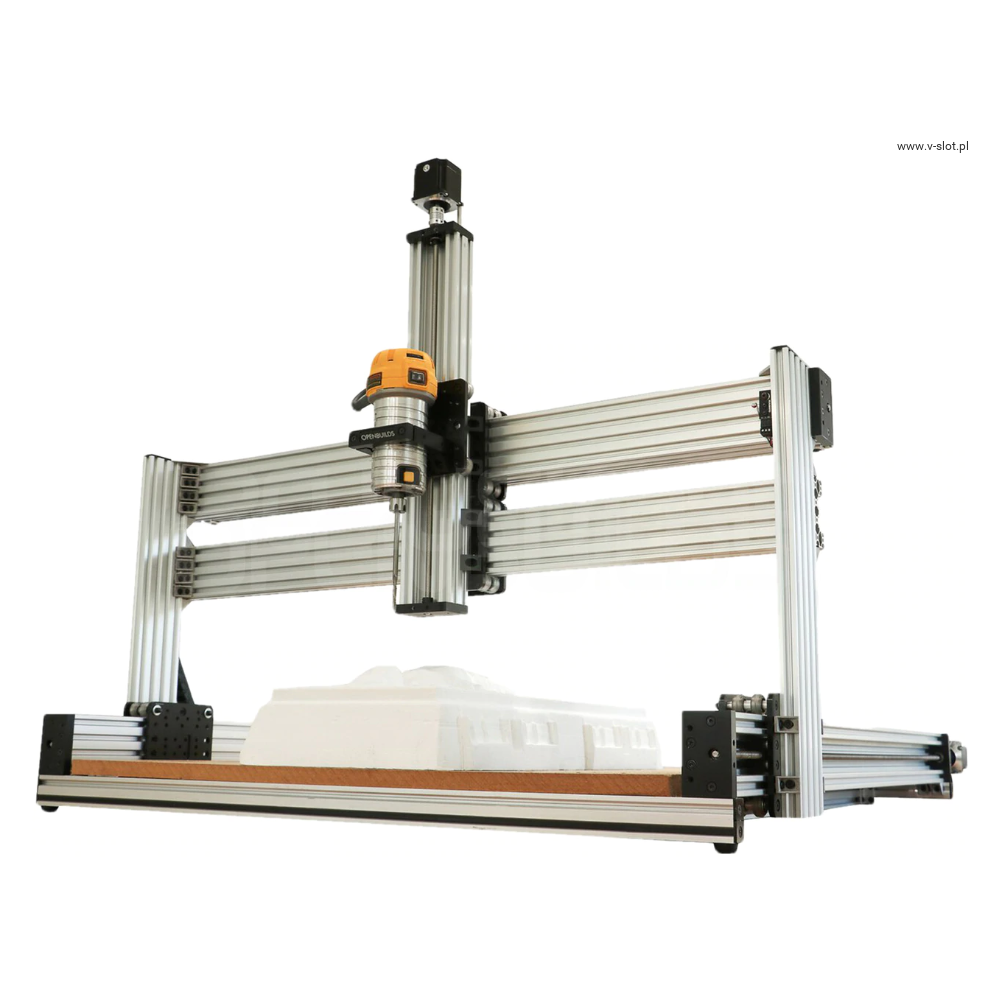

LEAD CNC 1000x1000mm High Z OPENBUILDS versioon – tõstetud z-telg kuni 20cm paksuse materjaliga töötamiseks!

See on veel üks mudel, mis põhineb V-SLOT ja C-Beam profiilidel ning OpenBuildsi lisaseadmetel.

Disain sobib ideaalselt nii hobi- kui ka poolprofessionaalseks kasutamiseks. Pindalaga (X)730 / (Y)810 / (Z)200 mm on LEAD OpenBuilds freespingi võimalused väga hea hinna ja kvaliteedi suhtega!

Frezarka CNC LEAD 1010 High Z

LEAD CNC 1010 HIGH Z spetsifikatsioonid:

- Tööpiirkond
- X - 730 mm
- Y - 810 mm
- Z - 200 mm
- Suur hulk töödeldud materjali: max. ~150mm
- Täpsus: 0,05-0,1 mm
- Üldmõõt: 1000x1000 mm
- Telje kiirus*: X max. 2500 mm/min, Y max 2500 mm/min, Z max. 1000mm
*Need on tootja soovitatud maksimaalsed kiirused. Küll aga tuleb telgede kiirust reguleerida vastavalt mootorite, juhtplaadi ja töödeldava materjali võimsusele!

Disain võimaldab pärast sobiva tööriista, mootorite ja elektroonika kasutamist töötada:

- puiduga
- alumiiniumiga
- Vahtmaterjalid
- Plastid

TOOTEADE JA KOMPONENTIDE/TEENUSTE KIRJELDUS KUIDAS HINDA VALIDA:

1. PÕHIKOMPLEKTI KIRJELDUS

Põhikomplekt sisaldab komponente raami enda või freespingi ehitamiseks. Komplektist leiate:

- Alumiiniumprofiil C-Beam
- Alumiiniumprofiil V-pilu
- OpenBuilds rattad
- Laagrid
- Allen kruvid
- Vahetükid
- ACME kruvid
- mutrid
- lihtklotsid
- sidurid mootoritele
- otsaplokid
- plaadid vankri ehitus

2. LISAVALIKUD KUIDAS VALIDA

MONTEERIMIS- JA KALIBREERIMISTEENUSED (valikuline koos hinnaga) Plii-CNC-freespink saame pakkuda komponente isemonteerimiseks või kompleksiks kokkupanek.Kui otsustate esitada üksuse meie ettevõttest, hoolitseme teie valitud komponentidest seadme kokkupanemise eest. Teie valitud mootorite, spindli, juhtpaneeli ja tarvikute abil saate oma seadme peaaegu kohe pärast tarnimist töövalmis! Kokkupanemise teenusest loobumisel saate ise kokkupanemiseks aluse + lisakomponendid elementides.

Sammmootorid (valikuline koos hinnaga)
Freespinki saab osta ilma samm-mootoriteta või teravat liikumist tagavate mootoritega. Teil on järgmised valikud:

- MOOTORITA POLE
- STEPPER MOOTORID NEMA 23 (12,9kg/cm), soovitatav vahtplasti, plasti, pehme ja kõva puiduga töötamiseks ning kergeks tööks alumiiniumiga
- STEPPERID NEMA 23 (23,9kg/cm), soovitatav vahtplasti, pehme ja kõva puiduga töötamiseks ning kergeks alumiiniumiga tööks

Juhtplaat (valikuline koos hinnaga) b>
- JUHTPLAADI PUUDUB - c-juhtimiselektroonika komplekti ei kuulu
- CNC xPRO v4 - testitud juhtplaat, mida soovitatakse OpenBuildsi freespinkidele NEMA 17 ja NEMA 23 mootoritega [12. 9 kg]. Plaadiga on kaasas freespingi juhtimise tarkvara. Plaat võimaldab ühendada muuhulgas lasermooduli, jäsemeid, 4 NEMA 17/23 mootorit, ventilaatorit, muid 12/24V vastuvõtjaid. 12-24V toiteallikas. Lisateavet kontrolleri kohta leiate aadressilt: https://www.v-slot.pl/sterownik-cnc-xpro-v4

BLACKBOX – OpenBuildsi freesimise uusim draiver masinad. Kontroller võimaldab juhtida samm-mootoreid maksimaalse voolutarbega kuni 4A. Plaat sobib ideaalselt NEMA 17, NEMA 23 (12,9 kg) ja NEMA 23 (24 kg) mootoritele. Lisateavet BlackBoxi tahvli kohta leiate aadressilt https://www.v-slot.pl/pl/n/Black-Box-CNC-OpenBuilds-juz-w-Polsce/19 Freespink

(valikuline koos hinnaga):

EI – komplekt tarnitakse ilma tööriistata (freesseade)
Freespink DeWalt D26200, vars 8 mm, 900 W , muutuva kiirusega

LISALISED (valikuline tasuline):

- Valik: EI – tarvikuid (loetletud allpool) ei tarnita komplekt
- Valik: JAH - Ülalmainitud lisatarvikud tarnitakse komplektina:
- Kaablijuhikud
- MDF plaat paksusega 10mm
- Andur Z-telje positsioneerimiseks materjali suhtes
- Telje piirlülitid: 1 tk Z-telje jaoks, 1 tk X-telje jaoks, 1 tk Y-telje jaoks.
- Ühenduskaablid
- USB-kaabel juhtpaneeli ühendamiseks arvutiga
- Ohutuslüliti
- Profiilsoonega stopperid kaablite konstruktsiooni peitmiseks
juhtpaneeli ja lisatarvikud, saate seadme töövalmis peaaegu kohe peale tarnimist! Kokkupanemise teenusest loobumisel saate ise kokkupanemiseks aluse + lisakomponendid elementides.
