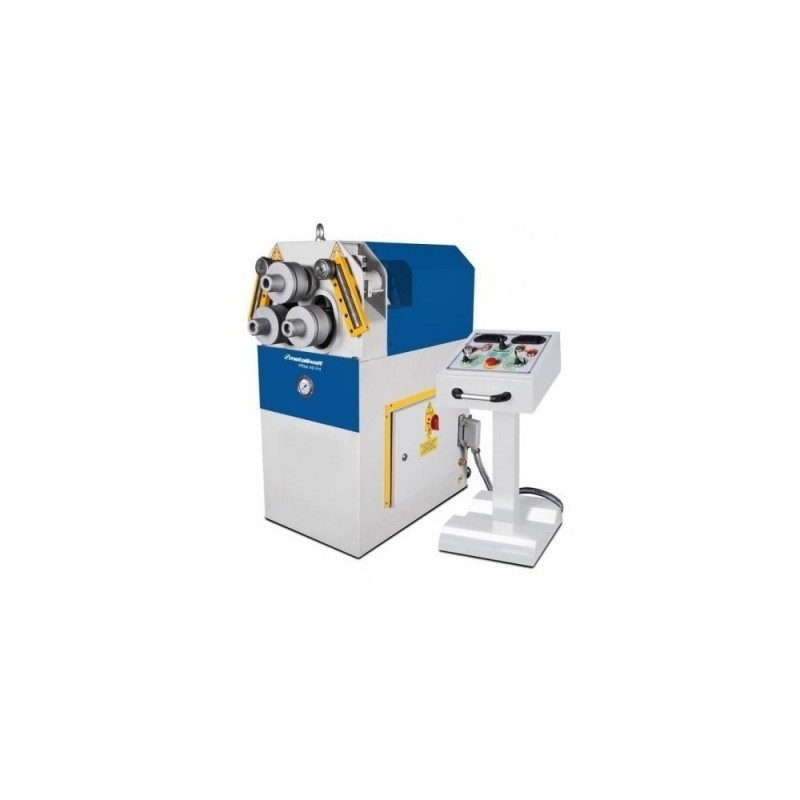

Profiili painutaja PRM 40 FH

Tehnilised andmed:

Profiili painutamise jõudlus on valikuline
	Nelinurkne toru mõõdud [1]	25 x 2 mm
	Ruudukujuline toru min. painutamine Ø [1]	450 mm
	Rusliku toru raske telje painde mõõtmed Ø [1]
	Rusliku toru raske telg min. painde Ø [1]	500 mm
	Ümmarguse toru mõõtmed [1]	25,4 x 2,3 mm
	Ümar toru min. painde Ø [1]	300 mm
	Ümarprofiili mõõtmed [1]	22 mm
	Ümarprofiil min. painde Ø [1]	200 mm
	võrdkülgse nurga profiil vastavalt välismõõtmetele [1]
	võrdkülgse nurga profiil jala välisküljest min. painutus Ø [1]	400 mm
	võrdkülgne nurkprofiil sisemõõtmetega [1]	30 x 30 x 4 mm
	võrdkülgse nurga profiil sääre sees min. painde Ø [1]	550 mm
	Selgitused paindetugevuse kohta, profiili tüüp on valikuline	Toimivusandmed kehtivad materjalile, mille max. Tootmistugevus 24 kg / mm². Paindevõimsus VA juures: tegur 0,7
Profiilitüübi paindejõudlus on valikuline
	Materiaali ruudu mõõtmed [1]	18 mm
	Ruudukujuline materjal min.painutamine Ø [1]	250 mm
	Lamedate materjalide painutamise pikitelje mõõtmed Ø [1] td> < td>50 x 12 mm
	Lameda materjali kerge telg min. painutamine Ø [1]	400 mm
	Lamedate materjalide painutamise raske telje mõõtmed Ø [1] td> < td>35 x 8 mm
	Lame materjal raske telg min. painde Ø [1]	300 mm
	UPN-profiili ülemise ribi mõõtmed [1]	35 x 5 mm
	T-profiili ülemine ribi min. painutus Ø [1]	400 mm
	Ülaltoodud T-profiili ribi selgitus	Täiendavad vahetükid võib olla vajalik
	UPN-profiili välisribi mõõtmed [1]	30 x 5 mm
	T-profiil väljaspool ribi min. painde Ø [1]	300 mm
	UPN-profiili sisemised ribi mõõtmed [1]	35 x 5 mm
	T-profiil ribi sees min. painde Ø [1]	300 mm
	UPN-profiili jala välismõõtmed [1]	UPN 40x20 mm
	UPN profiil väljaspool sääre min. painde Ø [1]	350 mm
	UPN-profiili jala välismõõtmed [2]	UPN 35 x 18
	UPN profiil jala välisküljest min. painutus Ø [2]	500 mm
	UPN-profiiljalgade sisemõõtmed [1]	U30x15 mm
	UPN profiil sääre sees min. painde Ø [1]	500 mm
	Selgitused paindetugevuse kohta, profiilitüübi standard	Toimivusandmed kehtivad materjalile, mille max. Tootmistugevus 24 kg / mm². Painutusjõud VA juures: tegur 0.7
Mõõdud ja kaal
	Pikkus	1050 mm
	Laius/sügavus	500 mm
	Kõrgus	1250 mm
	Kaal ligikaudu	350 kg
Veojõud< /strong>
	Põhimootor	1,1 kW
Elektriandmed
	Pinge	400 V
Masina andmed
	Võlli ülaosa läbimõõt	35 mm
	Võlli põhja läbimõõt	35 mm
	Rulli ülaosa läbimõõt	137 mm
	Alumise rulli läbimõõt	137 mm
	Kiirus	7 m/min
