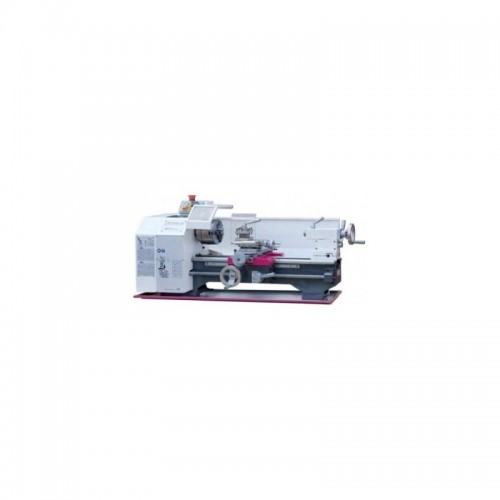

Treipink metallile OPTiturn TU 2304V

Tehnilised andmed:

Mõõtmed ja kaal
Pikkus ligikaudu	1090 mm
Laius/ sügavus ca.	585 mm
Kõrgus ca	510 mm
114 kg
Elektrilised andmed
Ajami mootori võimsus	0,75 kW
Toitepinge	230 V
50 Hz
Pirad
Mõõdik samm	0,4–3,5 mm/pööre
Meetriliste sammude arv	14
Imperial Square	44-8 Gg/1"
Imperial Squares	14
Kiirusvahemik
Käikude arv	2
Kiirusevahemik	150–2200 min¯¹
Kiiruse reguleerimine
Võll
Võlli padrun	silindriline Ø 72 mm
Võlli ava/varda läbipääsu läbimõõt	20 mm
Tööriistahoidja max .padrun kõrgus	14 mm
Võlli koonus	MK 3
Standardid ja sertifikaadid
Standard	DIN EN 55011
EMC tase	C1
Sabatugi
Padruk	MK 2
Pliiatsikäik	70 mm
Reisimine
Ülemine reisiliugur	75 mm
Travel Cross Liuder
Turvaiste	360 mm
Tööalad
Maksimaalne kõrgus	115 mm
Maks. laius	450 mm
Kiige läbimõõt üle masina aluse	230 mm
128 mm
Voodi laius	135 mm
