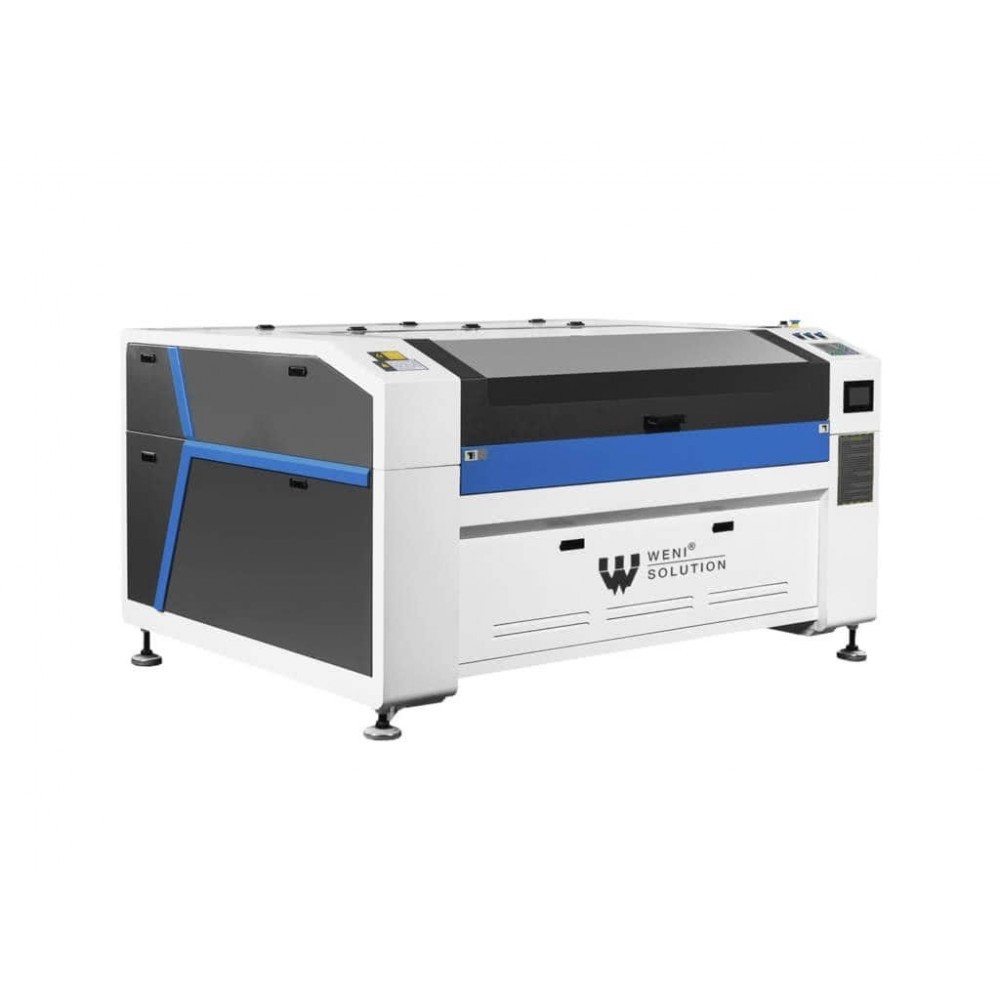

CO2 Laser Weni WS C 1060 - W8 hübriidmootoritega

WS-C mudelid on suletud korpusega CO2 laserid, millel on hea hinna ja kvaliteedi suhe ning mis sobivad ideaalselt mittemetalliliste materjalide lõikamiseks ja graveerimiseks. Masinale on võimalik lisada täiendavat pöördtelje võimalust, mida saab kasutada ka silindriliste ja ruumiliste materjalide töötlemiseks, mis teeb laserist tootmisprotsessis multifunktsionaalse seadme. Selles seerias kasutatavaid RECI laserlampe iseloomustab kõrge vastupidavus ja täpsus, mille kasutusiga on ca. 10 000 töötundi. Seadmel on võimalik käsitsi seadistada töötlemise alguspunkt kõikjal tööalal.

Tehnilised andmed:

Lasertoru võimsus RECI W8 Pööratav [üles/alla] Jah Traadita kontroller Jah Tööala 1000 x 600 mm X-telg ulatus 1000 mm Y-telje ulatus 600 mm Z-telje ulatus 100 mm Aadresseeritav eraldusvõime 4000 DPIX / Y telje positsioneerimise täpsus ≤ + 0,05 mm X / Y-telje korratavus ≤ + 0,03 mm X / Y-telje maksimaalne kiirus 80 000 mm / min Graveerimiskiirus 60 000 mm/min LõikamiskiirusZ-telje maksimaalne kiirus 375 mm/sMaksimaalne kiirendus 1,2 G Maksimaalne koormus platvormilTöölaua valgustus JAH- LED Tähemärgi minimaalne suurus (graveerija) 1 mm x 1 mm Positsioneerimine Lasermarker "Punane rist" või "Punane punkt". Pea tüüp Mittemetallist AutofookusLäätse tüüp kvarts Φ 20 mm Allika tüüp Co2 klaastoru – RECI, 10,6 μm Leadshine – ülitäpsed hübriid-servomootorid Veokäigukast Ajamirihm Ajami kaitse lähedusandurid – iga telje jaoks topelt Juhised THK / HIWIN / PMI / muud Juhistus Omron Ühenduselemendid td> roostevaba teras Pneumaatika Airtac Operatsioonisüsteem Windows XP või uuem Side Ethernet TCP / IP ja / või USB< /td> kontroller Ruida 3,5-tolline TFT Tarkvara RDWorks Ühilduv tarkvara COREL DRAW, PHOTOSHOP, AUTOCAD, TAJIMA jne. Toetatud failivormingud . ai . dxf .plt .dst .dsb .eps .bmp .gif .jpg .jpeg .png .mng .ico .cur .tif .tiff .tga .pcx .wbmp .wmf .emf .jbg .j2ppnm pgm .ppm .ska .toores Maatriksi loomine JAH CCD kaamera / kontuuride lõikamine * lisatasu eest saadaval valik – kuju tuvastamine või marker Laseri võimsuse juhtimine 0 - 100% tarkvarajuhtimine Maksimaalne gaasirõhk paigaldusel 1000 kPa (10 baari) Lüüsi tüüp alumiinium Pöördlaud / spindel * võimalus lisatasu eestVentilaator JAH – väljalaskekate JahutusJuhtpaneel JAH Maksimaalne energiatarve ~ 2,0 kW Töötemperatuuri vahemik 10–45 ° C. Korrus kaetud IP54 Laseriklass4 Kvaliteet ISO9001,CE Toide 1-faasiline / 230V 50Hz pingekõikumised> 10% Mõõdud (pikkus * laius * kõrgus) 1225 * 1590 * 1110 mm Kogumass 330 kg

Lõikekiiruse tabel

Materjal	Paksus	W8
Akrüül	3 mm	68 mm/s
	5 mm	40 mm/s
	8 mm	34 mm/s
	10 mm	29 mm/s
	15 mm	19 mm/s
	20 mm	9 mm/s
	30 mm	3 mm/s
MDF	3 mm	33 mm/ s
	5 mm	25 mm/s
	10 mm	14 mm/s
	15 mm	10 mm/s
	20 mm	3 mm/s
nahk	jedna swatwa	60 mm/s
Puit	3 mm	40 mm/s
	5 mm	35 mm/s
	10 mm	25 mm/s
	18 mm/s
	20 mm	3 mm/s
Tekstiilid	jedna swatwa	500 mm/s
Kahekihiline ketas	2 mm	65 mm/s
Paber	jedna swatwa	200 mm/s< /td> td>
Kumm	4 mm	50 mm/s
